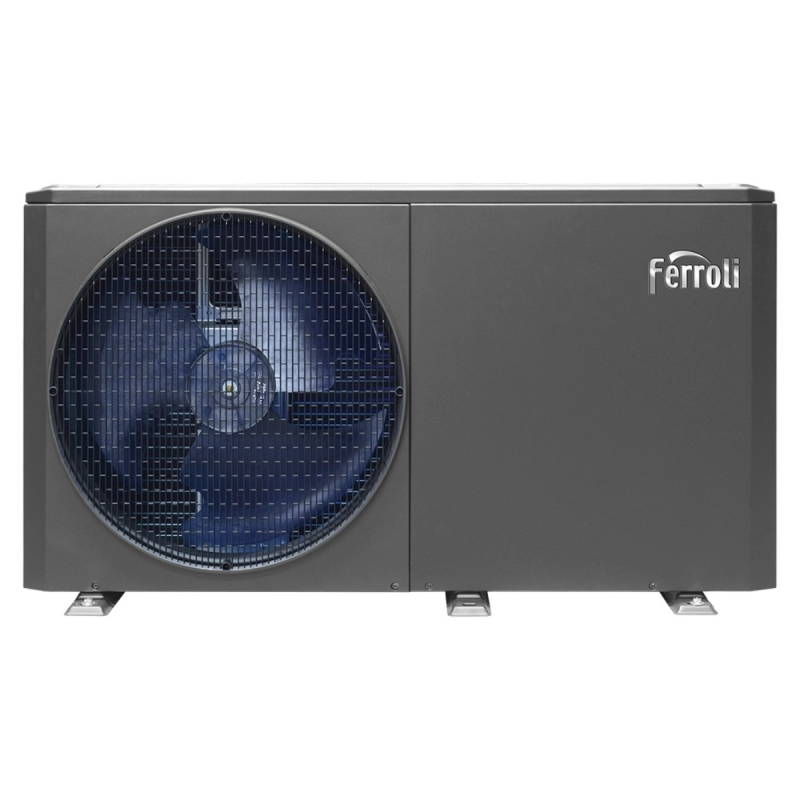

Pompa de caldura aer apa Ferroli Omnia Life M HI3 10 kW, monobloc, agent frigorific R290, rezistenta electrica 3kW

Pompa de caldura aer-apa Ferroli OMNIA LIFE M HI3 10 kW

Ferroli OMNIA LIFE M HI3 10 kW este o pompa de caldura aer-apa reversibila, monobloc, destinata instalarii la exterior si utilizarii pentru incalzire si racire. Modelul furnizeaza o capacitate nominala de incalzire de 10 kW la A7W35, utilizeaza agent frigorific R290, compresor Twin Rotary DC Inverter si include o rezistenta electrica de rezerva de 3 kW.

La A7W35, pompa are COP 4,70. Pentru functionarea cu apa la 35°C, modelul are clasa energetica A+++ si SCOP 5,07, iar la 55°C are clasa A++ si SCOP 3,82.

Constructie monobloc pentru incalzire si racire

Circuitul frigorific este integrat complet in unitatea exterioara, iar conectarea la instalatia cladirii se realizeaza prin circuitul hidraulic. Pompa preia energie termica din aerul exterior si o transfera catre apa din instalatia de incalzire.

Functionarea reversibila permite aceluiasi echipament sa produca agent termic rece pentru racire. Ferroli OMNIA LIFE M HI3 10 kW poate fi utilizata cu incalzire in pardoseala, ventiloconvectoare si radiatoare, cu dimensionarea corespunzatoare a instalatiei.

Compresor Twin Rotary DC Inverter cu modulare 30-120%

Compresorul Twin Rotary cu motor DC Inverter permite adaptarea capacitatii furnizate la necesarul instalatiei. Puterea poate fi modulata intre 30% si 120% din puterea nominala, astfel incat functionarea sa poata fi adaptata variatiilor necesarului termic.

Compresorul este montat pe suporturi antivibratii si este prevazut cu material fonoabsorbant pentru reducerea vibratiilor si zgomotului.

Agent frigorific R290 cu GWP 3

Ferroli OMNIA LIFE M utilizeaza agent frigorific R290, cu GWP 3. Pentru modelul de 10 kW, cantitatea de agent frigorific este de 1,1 kg. Echipamentul are un compresor si un circuit frigorific.

R290 este un agent frigorific inflamabil. Instalarea si interventiile asupra echipamentului trebuie realizate de personal calificat, cu respectarea cerintelor de siguranta aplicabile.

Rezistenta electrica de rezerva de 3 kW inclusa

Configuratia HI3 include o rezistenta electrica de rezerva de 3 kW. Incalzitorul electric este montat in circuitul hidraulic dupa schimbatorul cu placi si poate functiona in completarea pompei de caldura, inclusiv atunci cand este necesar aport termic suplimentar, conform configuratiei sistemului.

Performanta la incalzire

A7W35

• capacitate nominala de incalzire: 10 kW;
• putere electrica absorbita: 2,13 kW;
• COP: 4,70;
• debit apa: 1720 l/h;
• presiune statica disponibila fara IBH: 70 kPa;
• presiune statica disponibila cu IBH: 67 kPa.

COP reprezinta raportul dintre energia termica furnizata si energia electrica absorbita in conditiile de testare indicate.

A7W45

• capacitate nominala de incalzire: 10 kW;
• putere electrica absorbita: 2,74 kW;
• COP: 3,65;
• debit apa: 1720 l/h;
• presiune statica disponibila fara IBH: 70 kPa;
• presiune statica disponibila cu IBH: 67 kPa.

A7W55

• capacitate nominala de incalzire: 9,5 kW;
• putere electrica absorbita: 3,12 kW;
• COP: 3,05;
• debit apa: 1021 l/h;
• presiune statica disponibila fara IBH: 86 kPa;
• presiune statica disponibila cu IBH: 83 kPa.

Valorile de performanta arata influenta temperaturii agentului termic asupra eficientei pompei de caldura, un criteriu important pentru dimensionarea instalatiei.

Eficienta sezoniera la incalzire

• clasa energetica la 35°C: A+++;
• eficienta sezoniera la 35°C: 200%;
• SCOP la 35°C: 5,07;
• clasa energetica la 55°C: A++;
• eficienta sezoniera la 55°C: 150%;
• SCOP la 55°C: 3,82.

Performantele la 35°C sunt asociate functionarii cu temperaturi reduse ale agentului termic, regim utilizat inclusiv in instalatiile cu incalzire in pardoseala.

Apa pentru instalatie de pana la 75°C

OMNIA LIFE M poate produce apa la temperaturi de pana la 75°C, in limitele domeniului de functionare al echipamentului. Aceasta caracteristica extinde posibilitatile de integrare in instalatii cu incalzire in pardoseala, ventiloconvectoare si radiatoare.

Temperatura maxima de 75°C nu reprezinta punctul de eficienta maxima. Performanta variaza in functie de temperatura apei si temperatura aerului exterior.

Incalzire in pardoseala si radiatoare

Ferroli OMNIA LIFE M HI3 10 kW poate fi utilizata cu incalzire in pardoseala. La A7W35, modelul furnizeaza 10 kW, are COP 4,70, clasa energetica A+++ si SCOP 5,07.

Pompa poate functiona si cu radiatoare. Acestea trebuie verificate pentru puterea furnizata la temperatura de tur aleasa, iar sistemul trebuie dimensionat in functie de necesarul termic al cladirii.

Racire activa in sezonul cald

Functionarea reversibila permite producerea de agent termic rece pentru racirea cladirii. Pentru utilizarea functiei de racire sunt necesare terminale compatibile, precum ventiloconvectoare sau alte sisteme hidraulice proiectate pentru agent termic rece.

Performanta la racire A35W18

• capacitate nominala de racire: 10 kW;
• putere electrica absorbita: 2,11 kW;
• EER: 4,75;
• debit apa: 1720 l/h;
• presiune statica disponibila fara IBH: 70 kPa;
• presiune statica disponibila cu IBH: 67 kPa.

Performanta la racire A35W7

• capacitate nominala de racire: 8,9 kW;
• putere electrica absorbita: 2,74 kW;
• EER: 3,25;
• debit apa: 1531 l/h;
• presiune statica disponibila fara IBH: 77 kPa;
• presiune statica disponibila cu IBH: 74 kPa;
• SEER cu apa la 7°C: 5,55;
• SEER cu apa la 18°C: 8,16.

Functionare la temperaturi exterioare scazute si degivrare automata

OMNIA LIFE M este proiectata pentru functionarea in sezonul rece si poate lucra la temperaturi exterioare scazute, in limitele domeniului stabilit pentru echipament. Capacitatea furnizata si COP-ul variaza odata cu temperatura exterioara, astfel incat dimensionarea trebuie realizata pe baza necesarului termic al cladirii la temperatura exterioara de calcul.

La temperaturi scazute si umiditate ridicata se poate forma gheata pe schimbatorul exterior. Pompa realizeaza automat ciclurile de degivrare necesare pentru mentinerea schimbului termic cu aerul exterior.

Kit hidronic integrat

Ferroli OMNIA LIFE M HI3 10 kW este echipata cu un kit hidronic integrat care include componentele esentiale ale circuitului hidraulic:

• pompa de circulatie electronica cu motor DC brushless si turatie variabila;
• fluxostat de apa;
• aerisitor automat;
• manometru;
• vas de expansiune de 8 litri;
• supapa de siguranta de 3 bar;
• filtru Y furnizat pentru montarea in instalatie.

Schimbatorul cu placi din otel inoxidabil si conductele circuitului hidraulic sunt izolate termic pentru limitarea pierderilor si formarii condensului.

• racorduri hidraulice: 1";
• continut minim de apa al instalatiei: 40 litri.

Necesitatea unui vas de expansiune suplimentar trebuie verificata in functie de volumul total al instalatiei.

Prepararea apei calde menajere prin boiler extern

OMNIA LIFE M HI3 10 kW poate fi utilizata pentru prepararea indirecta a apei calde menajere prin conectarea unui boiler extern. Boilerul ACM nu este inclus, iar unitatea este prevazuta pentru utilizarea unei sonde de temperatura dedicate rezervorului de apa calda menajera.

Pentru comutarea circuitului intre climatizare si prepararea ACM sunt necesare componentele hidraulice corespunzatoare configuratiei instalatiei.

Suprafata schimbatorului boilerului ACM

• serpentina din otel: minimum 1,4 m², recomandat 2,5 m²;
• serpentina emailata: minimum 1,7 m², recomandat 3,0 m².

Volumul boilerului trebuie dimensionat separat in functie de necesarul de apa calda menajera.

Controller dedicat si MY OMNIA SMART

Gestionarea OMNIA LIFE M se realizeaza printr-un controller dedicat obligatoriu, care nu este inclus si se achizitioneaza separat. Prin sistemul de control pot fi gestionate incalzirea, racirea, prepararea ACM, sursele auxiliare si parametrii instalatiei, in functie de configuratia realizata.

Pompa de caldura este compatibila cu aplicatia MY OMNIA SMART pentru functiile de control de la distanta disponibile dupa echiparea si configurarea corespunzatoare a sistemului. Sistemul de control permite si accesul la functii de monitorizare energetica prin Energy Monitoring.

Functionare silentioasa

OMNIA LIFE M dispune de moduri Silent care limiteaza regimul compresorului si ventilatorului pentru reducerea nivelului de zgomot.

• putere acustica incalzire A7W35: 61 dB(A);
• putere acustica maxima incalzire: 63 dB(A);
• Silent 1 incalzire: 59 dB(A);
• Silent 2 incalzire: 56 dB(A);
• putere acustica racire A35W18: 61 dB(A);
• putere acustica maxima racire: 63 dB(A);
• Silent 1 racire: 58 dB(A);
• Silent 2 racire: 55 dB(A).

Smart Grid, sistem fotovoltaic si functionare in cascada

OMNIA LIFE M permite integrarea cu functii de gestionare Smart Grid si cu semnale provenite de la un sistem fotovoltaic, in functie de configuratia instalatiei si automatizarii.

Pompa de caldura poate fi utilizata in configuratii in cascada. O unitate principala poate gestiona pana la 5 unitati secundare, rezultand o instalatie cu maximum 6 pompe de caldura.

Alimentare electrica monofazata

Ferroli OMNIA LIFE M HI3 10 kW utilizeaza alimentare electrica monofazata.

• alimentare unitate: 220-240 V / 1 faza / 50 Hz;
• curent maxim absorbit: 17,5 A;
• rezistenta electrica de rezerva: 3 kW, inclusa.

Instalatia electrica si protectiile trebuie dimensionate tinand cont de caracteristicile pompei de caldura si ale incalzitorului electric.

Dimensiuni si greutate Ferroli OMNIA LIFE M HI3 10 kW

• latime: 1385 mm;
• inaltime: 865 mm;
• adancime: 523 mm;
• dimensiuni unitate: 1385 x 865 x 523 mm;
• dimensiuni ambalaj: 1465 x 1035 x 560 mm;
• greutate neta configuratie HI3: 122 kg;
• greutate bruta configuratie HI3: 144 kg.

Ce este inclus si ce se achizitioneaza separat

• pompa de caldura Ferroli OMNIA LIFE M HI3 10 kW: inclusa;
• rezistenta electrica de rezerva 3 kW: inclusa;
• kit hidronic: integrat;
• pompa de circulatie: integrata;
• vas de expansiune: integrat;
• filtru Y: inclus;
• controller dedicat: nu este inclus si se achizitioneaza separat;
• boiler pentru ACM: nu este inclus.

Aspecte importante pentru alegerea pompei de caldura

Modelul furnizeaza 10 kW la A7W35, iar dimensionarea trebuie realizata pe baza necesarului termic calculat al cladirii. Trebuie luate in considerare temperatura exterioara de calcul, temperatura agentului termic si dimensionarea incalzirii in pardoseala, ventiloconvectoarelor sau radiatoarelor.

Configuratia HI3 include rezistenta electrica de rezerva de 3 kW si utilizeaza alimentare 220-240 V / 1 faza / 50 Hz. Racordurile hidraulice sunt de 1", iar continutul minim de apa al instalatiei este de 40 litri. Controllerul dedicat este obligatoriu si se achizitioneaza separat, iar prepararea ACM necesita boiler extern.

Specificatii tehnice Ferroli OMNIA LIFE M HI3 10 kW

• producator: Ferroli;
• gama: OMNIA LIFE M;
• configuratie: HI3;
• tip: pompa de caldura aer-apa reversibila;
• constructie: monobloc;
• capacitate nominala incalzire A7W35: 10 kW;
• COP A7W35: 4,70;
• SCOP la 35°C: 5,07;
• clasa energetica la 35°C: A+++;
• SCOP la 55°C: 3,82;
• clasa energetica la 55°C: A++;
• agent frigorific: R290;
• GWP: 3;
• cantitate agent frigorific: 1,1 kg;
• compresor: Twin Rotary DC Inverter;
• modulare: 30-120% din puterea nominala;
• temperatura maxima apa: pana la 75°C;
• rezistenta electrica de rezerva: 3 kW, inclusa;
• alimentare: 220-240 V / 1 faza / 50 Hz;
• curent maxim absorbit: 17,5 A;
• vas de expansiune: 8 litri;
• supapa de siguranta: 3 bar;
• racorduri hidraulice: 1";
• continut minim de apa al instalatiei: 40 litri;
• controller dedicat: obligatoriu, achizitionat separat;
• aplicatie compatibila: MY OMNIA SMART;
• functionare in cascada: pana la 6 unitati.

Ferroli OMNIA LIFE M HI3 10 kW reuneste functionarea reversibila pentru incalzire si racire, constructia monobloc, compresorul Twin Rotary DC Inverter, agentul frigorific R290, kitul hidronic integrat si rezistenta electrica de rezerva de 3 kW. Poate fi integrata in instalatii cu incalzire in pardoseala, ventiloconvectoare sau radiatoare dimensionate corespunzator si permite prepararea indirecta a apei calde menajere prin boiler extern.
