Pompa de caldura aer apa Ferroli Omnia Life M HI9 14 kW, monobloc, agent frigorific R290, trifazata, rezistenta electrica 9 kW

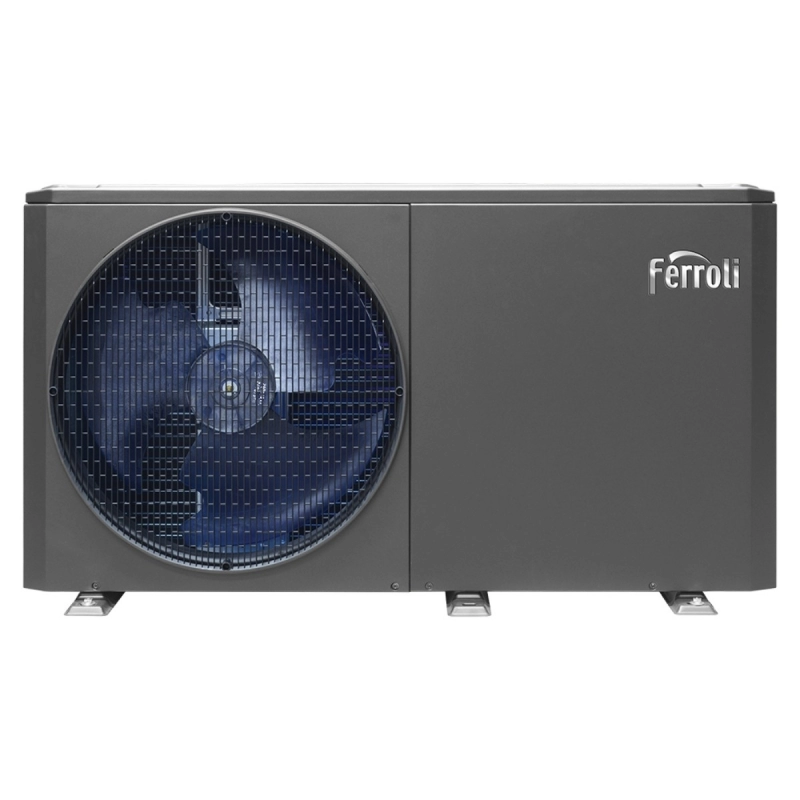

Pompa de caldura aer-apa Ferroli OMNIA LIFE M HI9 14 kW

Ferroli OMNIA LIFE M HI9 14 kW este o pompa de caldura aer-apa reversibila, monobloc, destinata instalarii la exterior si utilizarii pentru incalzire si racire. Configuratia HI9 14T foloseste agent frigorific R290, compresor Twin Rotary DC Inverter, alimentare trifazata si include o rezistenta electrica de rezerva de 9 kW.

La A7W35, modelul furnizeaza o capacitate de incalzire de 14 kW, cu COP 4,50. Pentru functionarea cu apa la 35°C are clasa energetica A+++ si SCOP 4,63, iar la 55°C are clasa A++ si SCOP 3,61.

Constructie monobloc pentru incalzire si racire

Circuitul frigorific este integrat in unitatea exterioara, iar legatura cu instalatia cladirii se realizeaza prin circuitul hidraulic. In sezonul rece, pompa transfera energia termica preluata din aerul exterior catre apa din instalatie. Functionarea reversibila permite producerea agentului termic rece necesar racirii.

OMNIA LIFE M HI9 14 kW poate fi utilizata cu incalzire in pardoseala, ventiloconvectoare si radiatoare dimensionate corespunzator.

Performanta la incalzire

A7W35

• capacitate de incalzire: 14 kW;
• putere electrica absorbita: 3,11 kW;
• COP: 4,50;
• debit apa: 2408 l/h;
• presiune statica disponibila: 54 kPa.

COP exprima raportul dintre energia termica furnizata si energia electrica absorbita in conditiile de testare indicate.

A7W45

• capacitate de incalzire: 14 kW;
• putere electrica absorbita: 4,00 kW;
• COP: 3,50;
• debit apa: 2408 l/h;
• presiune statica disponibila: 54 kPa.

A7W55

• capacitate de incalzire: 14 kW;
• putere electrica absorbita: 4,67 kW;
• COP: 3,00;
• debit apa: 1505 l/h;
• presiune statica disponibila: 81 kPa.

Valorile COP la A7W35, A7W45 si A7W55 evidentiaza influenta temperaturii agentului termic asupra eficientei sistemului.

Eficienta sezoniera la incalzire

• clasa energetica la 35°C: A+++;
• eficienta sezoniera la 35°C: 182%;
• SCOP la 35°C: 4,63;
• clasa energetica la 55°C: A++;
• eficienta sezoniera la 55°C: 141%;
• SCOP la 55°C: 3,61.

Regimul cu apa la 35°C este relevant in special pentru instalatiile proiectate sa functioneze cu temperaturi reduse ale agentului termic.

Agent frigorific R290 si compresor DC Inverter

Ferroli OMNIA LIFE M utilizeaza agent frigorific R290, cu GWP 3. R290 este un agent frigorific inflamabil, astfel incat amplasarea, instalarea si interventiile asupra echipamentului trebuie realizate cu respectarea cerintelor de siguranta specifice.

Compresorul Twin Rotary DC Inverter permite adaptarea capacitatii furnizate la necesarul termic al instalatiei, ajustandu-si regimul de functionare in functie de cererea sistemului.

Rezistenta electrica de rezerva de 9 kW inclusa

Configuratia HI9 14T include o rezistenta electrica de rezerva de 9 kW. Aceasta poate furniza aport termic suplimentar in functie de necesarul instalatiei si de parametrii configurati prin sistemul de control.

• configuratie: HI9 14T;
• rezistenta electrica de rezerva: inclusa;
• putere rezistenta electrica: 9 kW;
• alimentare rezistenta: 380/415 V / 3 faze / 50 Hz.

Apa pentru incalzire de pana la 75°C

OMNIA LIFE M poate produce apa la temperaturi de pana la 75°C, in limitele domeniului de functionare. Aceasta caracteristica permite integrarea in instalatii radiante, cu ventiloconvectoare sau cu radiatoare dimensionate corespunzator.

Temperatura maxima de 75°C nu reprezinta punctul de eficienta maxima. Eficienta variaza in functie de temperatura apei solicitate si de temperatura aerului exterior.

Incalzire in pardoseala si radiatoare

Ferroli OMNIA LIFE M HI9 14 kW poate functiona in instalatii cu incalzire in pardoseala. La temperatura apei de 35°C, modelul are clasa energetica A+++ si SCOP 4,63.

Pompa poate fi utilizata si cu radiatoare. Acestea trebuie dimensionate sau verificate pentru puterea furnizata la temperatura de tur aleasa, iar pompa de caldura trebuie selectata pe baza necesarului termic real al cladirii.

Racire activa in sezonul cald

Functionarea reversibila permite utilizarea pompei de caldura pentru producerea agentului termic rece. Pentru aceasta functie sunt necesare terminale si o instalatie hidraulica compatibile cu regimul de racire.

Performanta la racire A35W18

• capacitate de racire: 14 kW;
• putere electrica absorbita: 3,33 kW;
• EER: 4,20;
• debit apa: 2408 l/h;
• presiune statica disponibila: 54 kPa.

Performanta la racire A35W7

• capacitate de racire: 12,7 kW;
• putere electrica absorbita: 4,38 kW;
• EER: 2,90;
• debit apa: 2184 l/h;
• presiune statica disponibila: 60 kPa;
• SEER cu apa la 7°C: 5,18;
• SEER cu apa la 18°C: 6,75.

Degivrare automata

La temperaturi exterioare scazute si umiditate ridicata se poate forma gheata pe schimbatorul exterior. Pompa realizeaza automat ciclurile de degivrare necesare pentru indepartarea ghetii si mentinerea schimbului termic cu aerul exterior.

Kit hidronic integrat

Ferroli OMNIA LIFE M este echipata cu un kit hidronic integrat care reuneste componentele circuitului hidraulic:

• pompa de circulatie electronica cu motor DC brushless si turatie variabila;
• fluxostat de apa;
• aerisitor automat;
• manometru;
• vas de expansiune integrat;
• supapa de siguranta integrata;
• filtru Y furnizat pentru montarea in instalatie.

Schimbatorul de caldura cu placi si conductele circuitului hidraulic sunt izolate termic pentru limitarea pierderilor de caldura si formarii condensului.

• racorduri hidraulice: 1 1/4";
• continut minim de apa al instalatiei: 40 litri.

Prepararea apei calde menajere prin boiler extern

Ferroli OMNIA LIFE M HI9 14 kW poate fi utilizata pentru prepararea indirecta a apei calde menajere prin conectarea unui boiler extern. Sonda de temperatura pentru rezervorul ACM este furnizata standard si se monteaza in instalatie. Boilerul pentru apa calda menajera nu este inclus.

Pentru modelele din grupa 12-16 kW sunt indicate urmatoarele suprafete pentru schimbatorul boilerului ACM:

• serpentina din otel: minimum 1,75 m², recomandat 4,0 m²;
• serpentina emailata: minimum 2,5 m², recomandat 5,6 m².

Controller dedicat si MY OMNIA SMART

Functionarea si gestionarea pompei de caldura necesita un controller dedicat obligatoriu, care nu este inclus si se achizitioneaza separat. Prin sistemul de control pot fi gestionate functiile de incalzire, racire, preparare ACM si sursele auxiliare, in functie de configuratia instalatiei.

OMNIA LIFE M este compatibila cu aplicatia MY OMNIA SMART pentru functiile de control de la distanta disponibile dupa configurarea corespunzatoare a sistemului. Sistemul de control permite utilizarea functiei Energy Monitoring si configurarea programelor de functionare disponibile.

Functionare silentioasa

OMNIA LIFE M dispune de doua niveluri de functionare silentioasa, care limiteaza regimul compresorului si ventilatorului pentru reducerea nivelului de zgomot.

• putere acustica la incalzire A7W35: 66 dB(A);
• putere acustica maxima: 67 dB(A);
• Silent 1: 63 dB(A);
• Silent 2: 59 dB(A);
• putere acustica la racire A35W18: 66 dB(A);
• putere acustica maxima la racire: 67 dB(A);
• Silent 1 la racire: 62 dB(A);
• Silent 2 la racire: 59 dB(A).

Smart Grid, fotovoltaic si gestionarea zonelor

Sistemul OMNIA LIFE M permite integrarea cu functii Smart Grid si cu semnale provenite de la un sistem fotovoltaic, in functie de configuratia automatizarii.

Sistemul de control poate gestiona pana la doua zone, in functie de configuratia hidraulica si componentele instalate. Pompa poate fi utilizata si in configuratii in cascada cu o unitate principala si pana la 5 unitati secundare, pentru un total de pana la 6 pompe de caldura.

Alimentare electrica trifazata

• alimentare unitate: 380/415 V / 3N / 50 Hz;
• curent maxim unitate: 9 A;
• putere rezistenta electrica de rezerva: 9 kW;
• alimentare rezistenta: 380/415 V / 3 faze / 50 Hz.

Instalatia electrica, cablurile si protectiile trebuie dimensionate tinand cont de caracteristicile unitatii si ale rezistentei electrice integrate.

Dimensiuni si greutate Ferroli OMNIA LIFE M HI9 14 kW

• latime: 1385 mm;
• inaltime: 865 mm;
• adancime: 523 mm;
• dimensiuni unitate: 1385 x 865 x 523 mm;
• dimensiuni ambalaj: 1465 x 1035 x 560 mm;
• greutate neta HI9 14T: 142 kg;
• greutate bruta HI9 14T: 164 kg.

Instalare la exterior

Ferroli OMNIA LIFE M este destinata instalarii la exterior. Amplasarea trebuie sa permita circulatia corespunzatoare a aerului si accesul necesar pentru instalare, verificare si service. Trebuie asigurata si evacuarea apei provenite din condens si ciclurile de degivrare.

Fiind o pompa de caldura monobloc, circuitul hidraulic exterior trebuie protejat corespunzator impotriva inghetului.

Ce este inclus si ce se achizitioneaza separat

• pompa de caldura Ferroli OMNIA LIFE M HI9 14 kW: inclusa;
• rezistenta electrica de rezerva 9 kW: inclusa;
• kit hidronic: integrat;
• pompa de circulatie: integrata;
• vas de expansiune: integrat;
• filtru Y: inclus;
• sonda de temperatura pentru boiler ACM: inclusa;
• controller dedicat: nu este inclus si se achizitioneaza separat;
• boiler pentru apa calda menajera: nu este inclus.

Aspecte de verificat la alegerea pompei de caldura

Modelul trebuie selectat in functie de calculul necesarului termic al cladirii, nu numai dupa puterea nominala de 14 kW. Trebuie verificate capacitatea disponibila in conditiile reale de iarna, temperatura agentului termic si dimensionarea incalzirii in pardoseala, ventiloconvectoarelor sau radiatoarelor pentru temperatura de functionare.

Configuratia necesita alimentare electrica trifazata, are racorduri hidraulice de 1 1/4" si necesita un continut minim de apa al instalatiei de 40 litri. Prepararea ACM necesita boiler extern, iar controllerul dedicat obligatoriu se achizitioneaza separat. Agentul frigorific R290 implica cerinte specifice de amplasare si siguranta.

Specificatii generale Ferroli OMNIA LIFE M HI9 14T

• producator: Ferroli;
• gama: OMNIA LIFE M;
• configuratie: HI9 14T;
• tip: pompa de caldura aer-apa reversibila;
• constructie: monobloc;
• instalare: exterior;
• agent frigorific: R290;
• GWP: 3;
• compresor: Twin Rotary DC Inverter;
• temperatura maxima apa: pana la 75°C;
• alimentare: trifazata;
• kit hidronic: integrat;
• pompa de circulatie: electronica, DC brushless, cu turatie variabila;
• racorduri hidraulice: 1 1/4";
• continut minim de apa al instalatiei: 40 litri;
• rezistenta electrica de rezerva: 9 kW, inclusa.

Ferroli OMNIA LIFE M HI9 14 kW combina functionarea reversibila pentru incalzire si racire, constructia monobloc, compresorul Twin Rotary DC Inverter, agentul frigorific R290, kitul hidronic integrat si rezistenta electrica de rezerva de 9 kW. Poate fi integrata in instalatii cu incalzire in pardoseala, ventiloconvectoare sau radiatoare dimensionate corespunzator si permite prepararea indirecta a apei calde menajere prin boiler extern.
